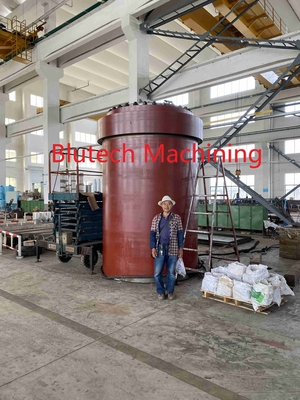

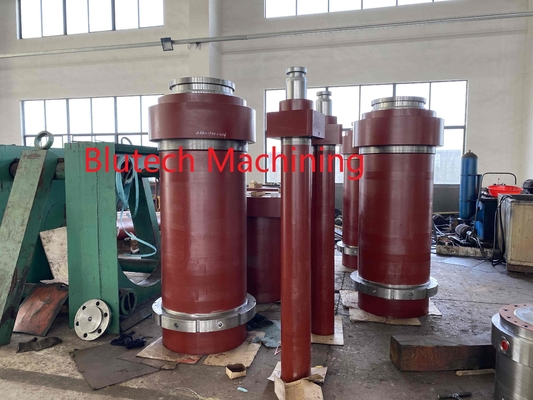

único cilindro ativo dobro ativo de 1000mm para a imprensa hidráulica do Hydroforming

Nome: Feito-à-medida feito-à-medida escolhe/cilindro dobro da ação para a imprensa hidráulica do Hydroforming

A imprensa hidráulica do Hydroforming é uma das imprensas metalforming principais para incluir diferente das indústrias automotivo, aeroespaciais, produtos de consumo, produtos industriais, dispositivos, construção. Para tal imprensa nós precisaremos quadros pesados, robustos da imprensa com as colunas laterais fabricadas pesadas da altura. Cilindro hidráulico para hydroforminghas exigido altamente na qualidade, e estes cilindros são projetados no mínimo 50 anos de uso, assim que nós temos a espessura robusta -120mm do corpo do cilindro, e todas as peças são feitos do aço 1020 o corpo de aço forjado que é feito do aço 1020 forjou o aço e os testes de Ultrosand passaram e alívio de tensão:

Corpo do cilindro: 1020 de aço tubo e parte inferior sem emenda, aço forjado superior ou 1020 de aço forjado completo

Pistão: C45 forjou a haste com tratamento térmico, superfície endurecida a HRC 48-52, chapeamento de cromo 0.05mm ou refrigerou o ferro fundido com RA de superfície 0,4 e dureza HRC 45

Selo: Tipo alemão ou Parker

Luva do guia: Bronze

Aplicação

Aqueles únicos cilindros da ação são para a imprensa profunda da tração

Características principais

1. o corpo do cilindro feito pelo aço 1020 forjou de aço com testes de Ultrosand
2. Pistão feito pelo ferro fundido refrigerado com RA de superfície 0,4 e dureza nenhuma menos do que HRC48

3. Selo por Parker

4. Anel da flange por 1020 de aço forjados de aço

5. Pressão de teste máxima: Mpa 32

Capacidade de Mximum do produto

Maquinaria do CNC:

1. Torno horizontal do CNC: Comprimento de Max Dia 2000mm* 15 medidores

2. Máquina de perfuração do furo profundo do CNC: Dia1500mm * comprimento 15 medidores

3. Corpo do cilindro dentro da máquina de moedura: Dia1500mm * comprimento 15 medidores

4. Medidores do torno vertical DIA.5 do CNC

5. Moleiro do CNC: Largura 3 medidores, comprimento 8 medidores

Procedimento principal da maquinaria

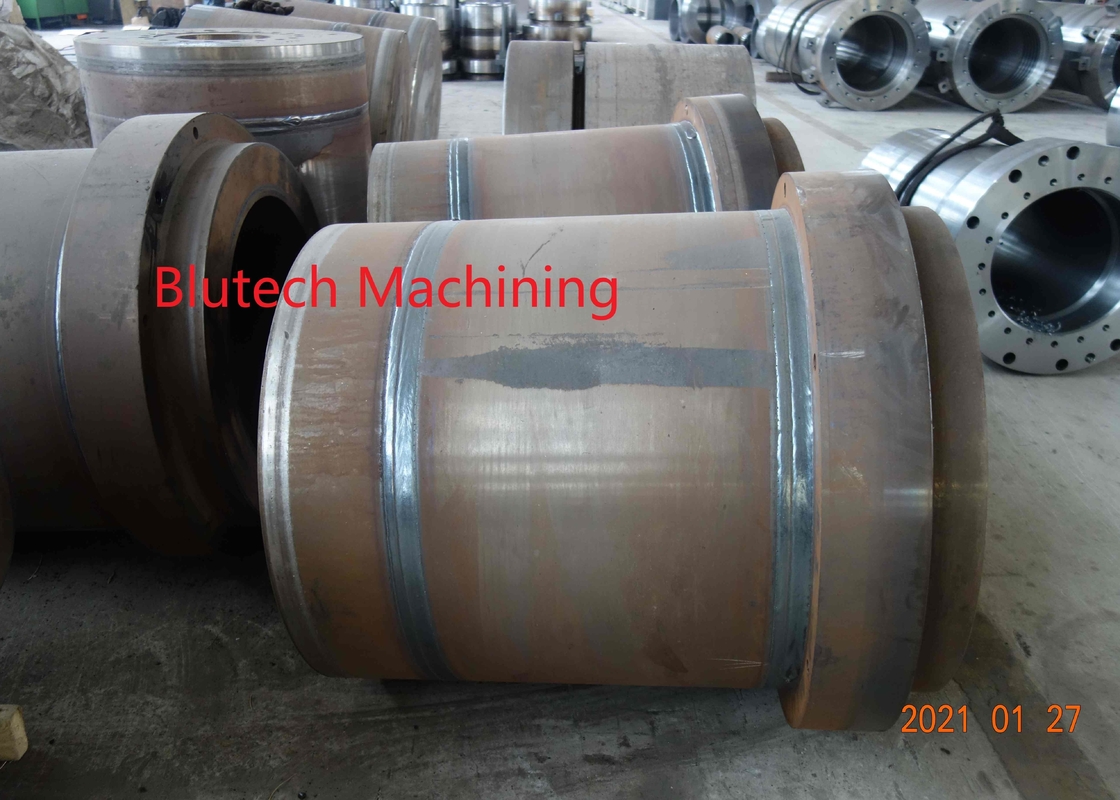

1. Corte da matéria prima

2. Torno na dimensão e nos testes de Ultrosand

3. Corpo de moedura do cilindro dentro do diâmetro na tolerância

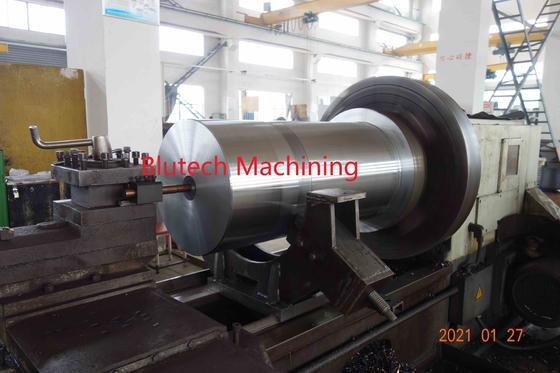

4. Torno da haste do pitão na dimensão

5. Tratamento térmico e superfície da haste de pistão endurecidos

6. moedura do para fora-diâmetro do pistão

7. Do pistão chapeamento de cromo de superfície para fora

8. Moendo o pistão para fora de superfície na tolerância

9. Anel da flange do conjunto com selos e anéis do apoio

10. Anel da flange do conjunto no corpo do cilindro

11. Testes de pressão

12. Pintura e armazém

Testes de Hydrauliic: Tempo de armazenagem de 30 Mpa 2 horas

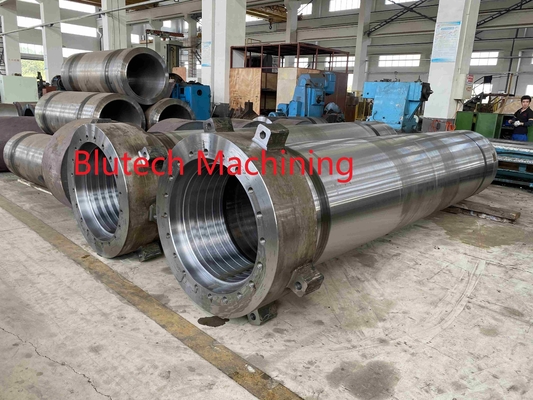

Corpo do cilindro com a luva de bronze do guia antes do conjunto:
