cilindros hidráulicos feito-à-medida do curso de 2500mm para BMC/GMT

Nome: Único cilindro feito-à-medida feito-à-medida da ação para a imprensa hidráulica para BMC (composto moldando maioria) /GMT (vidro Mat Thermoplastics)

A imprensa hidráulica para BMC (composto moldando maioria) /GMT (vidro Mat Thermoplastics) é feita para produzir thermosets, thermoplastics, elastómetros, e borrachas e para moldar a fibra de vidro e partes compostas tais como placas, defesa composta, os produtos aeroespaciais, os materiais da fricção, os prepregs, os silicons, os thermosets, placas estratificadas, e painéis do favo de mel. Para tal imprensa nós precisaremos quadros pesados, robustos da imprensa com as colunas laterais fabricadas pesadas da altura. O cilindro hidráulico para imprensas de forjamento foi exigido altamente na qualidade, e estes cilindros são projetados no mínimo 50 anos de uso, assim que nós temos a espessura robusta -120mm do corpo do cilindro, e todas as peças são feitas de C45/42CrMo de aço os testes forjada e de Ultrosand passaram e alívio de tensão:

Corpo do cilindro: uma parte 1045/42CrMo forjou o aço forjado de aço ou soldado com alívio de tensão com o UT completo testado

Pistão: C45/42CrMo forjou a haste de aço com tratamento térmico e chapeamento de cromo duro de superfície com RA de superfície 0,4 e dureza HRC 45

Selo: Tipo alemão ou Parker

Luva do guia: Bronze

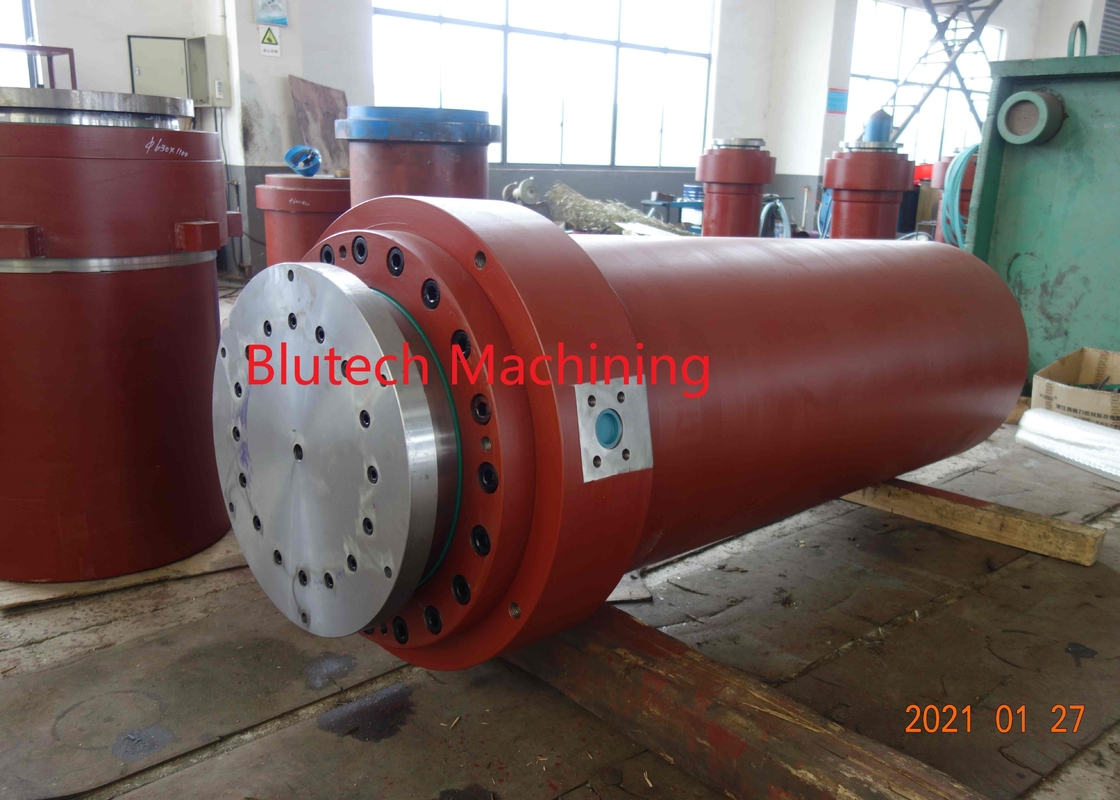

Único cilindro feito-à-medida da ação para a imprensa hidráulica para BMC (composto moldando maioria) /GMT (vidro Mat Thermoplastics)

Aplicação

Aqueles únicos cilindros da ação são para a imprensa hidráulica para BMC (composto moldando maioria) /GMT (vidro Mat Thermoplastics)

Características principais

1. o corpo do cilindro feito por C45/42CrMo de aço forjou o aço com testes de Ultrosand
2. Pistão feito pelo ferro fundido refrigerado com RA de superfície 0,4 e dureza nenhuma menos do que HRC48

3. Selo por Parker

4. O anel da flange por c45/42CrMo de aço forjou o aço

5. Pressão de teste máxima: Mpa 32

Capacidade de Mximum do produto

Maquinaria do CNC:

1. Torno horizontal do CNC: Comprimento de Max Dia 2000mm* 15 medidores

2. Máquina de perfuração do furo profundo do CNC: Dia1500mm * comprimento 15 medidores

3. Corpo do cilindro dentro da máquina de moedura: Dia1500mm * comprimento 15 medidores

4. Medidores do torno vertical DIA.5 do CNC

5. Moleiro do CNC: Largura 3 medidores, comprimento 8 medidores

Procedimento principal da maquinaria

1. Corte da matéria prima

2. Torno na dimensão e nos testes de Ultrosand

3. Corpo de moedura do cilindro dentro do diâmetro na tolerância

4. Torno da haste do pitão na dimensão

5. Tratamento térmico e superfície da haste de pistão endurecidos

6. moedura do para fora-diâmetro do pistão

7. Do pistão chapeamento de cromo de superfície para fora

8. Moendo o pistão para fora de superfície na tolerância

9. Anel da flange do conjunto com selos e anéis do apoio

10. Anel da flange do conjunto no corpo do cilindro

11. Testes de pressão

12. Pintura e armazém
