cilindros hidráulicos feito-à-medida do curso de 1000mm

Nome: Único cilindro feito-à-medida da ação para a imprensa profunda da tração

Este único cilindro da ação para a imprensa profunda da tração está tendo somente dois cilindros principais e o curso longo, e estes cilindros são no mínimo um uso projetado de 50 dias, assim que nós temos a espessura robusta -120mm do corpo do cilindro, e todas as peças são feitas do aço 1020 o corpo de aço forjado que é feito do aço 1020 forjou o aço e os testes de Ultrosand passaram e alívio de tensão:

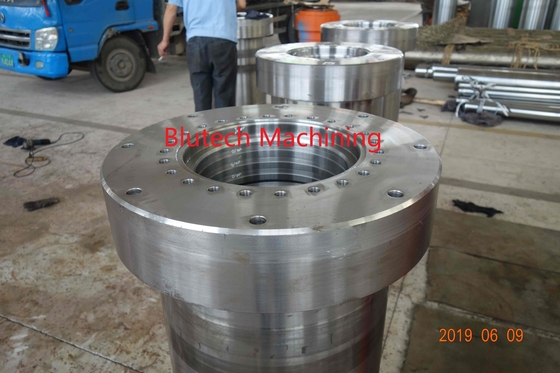

Corpo do cilindro: 1020 de aço tubo e parte inferior sem emenda, aço forjado superior ou 1020 de aço forjado completo

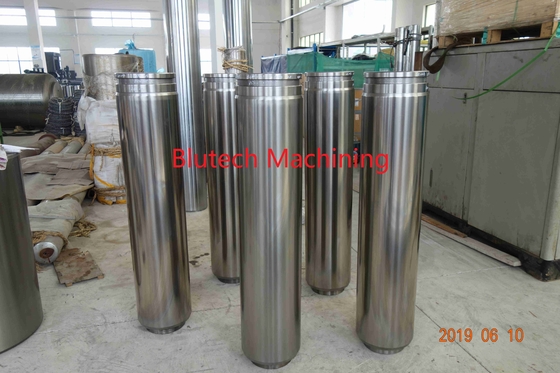

Pistão: C45 forjou a haste com tratamento térmico, superfície endurecida a HRC 48-52, chapeamento de cromo 0.05mm ou refrigerou o ferro fundido com RA de superfície 0,4 e dureza HRC 45

Selo: Tipo alemão ou Parker

Luva do guia: Bronze

Aplicação

Aqueles únicos cilindros da ação são para a imprensa profunda da tração

Características principais

1. o corpo do cilindro feito pelo aço 1020 forjou de aço com testes de Ultrosand
2. Pistão feito pelo ferro fundido refrigerado com RA de superfície 0,4 e dureza nenhuma menos do que HRC48

3. Selo por Parker

4. Anel da flange por 1020 de aço forjados de aço

5. Pressão de teste máxima: Mpa 32

Capacidade de Mximum do produto

Maquinaria do CNC:

1. Torno horizontal do CNC: Comprimento de Max Dia 2000mm* 15 medidores

2. Máquina de perfuração do furo profundo do CNC: Dia1500mm * comprimento 15 medidores

3. Corpo do cilindro dentro da máquina de moedura: Dia1500mm * comprimento 15 medidores

4. Medidores do torno vertical DIA.5 do CNC

5. Moleiro do CNC: Largura 3 medidores, comprimento 8 medidores

Procedimento principal da maquinaria

1. Corte da matéria prima

2. Torno na dimensão e nos testes de Ultrosand

3. Corpo de moedura do cilindro dentro do diâmetro na tolerância

4. Torno da haste do pitão na dimensão

5. Tratamento térmico e superfície da haste de pistão endurecidos

6. moedura do para fora-diâmetro do pistão

7. Do pistão chapeamento de cromo de superfície para fora

8. Moendo o pistão para fora de superfície na tolerância

9. Anel da flange do conjunto com selos e anéis do apoio

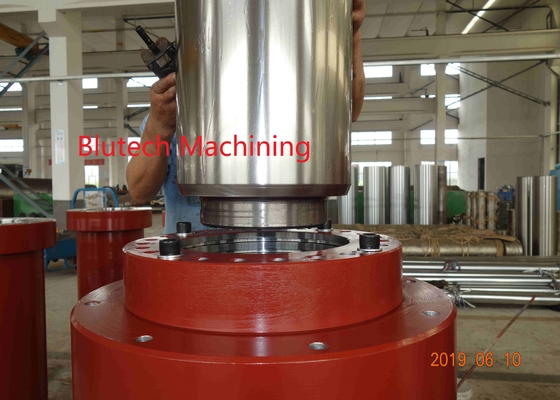

10. Anel da flange do conjunto no corpo do cilindro

11. Testes de pressão

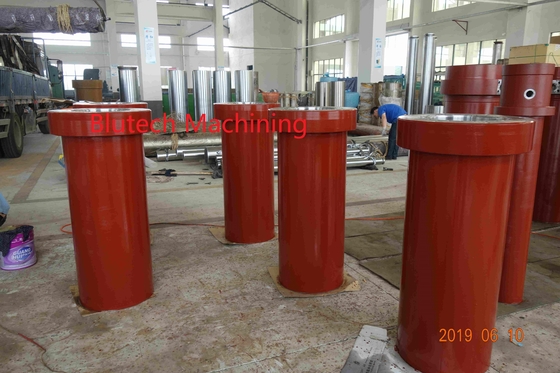

12. Pintura e armazém

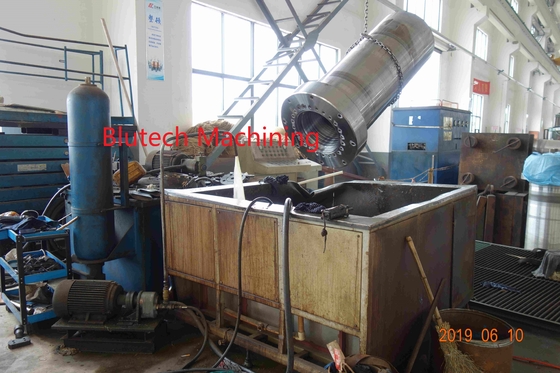

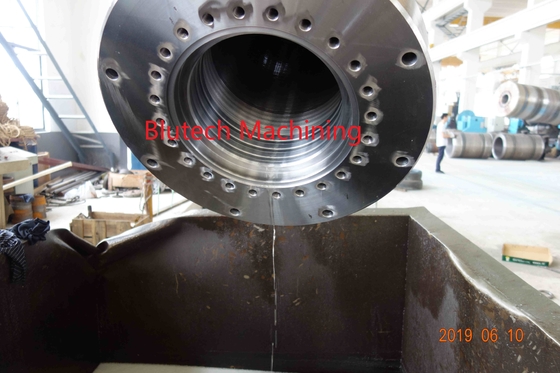

Testes de Hydrauliic: Tempo de armazenagem de 30 Mpa 2 horas

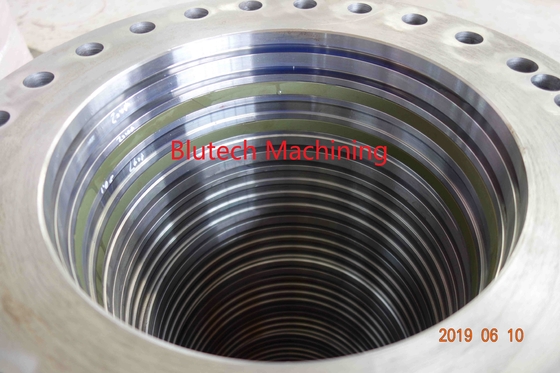

Corpo do cilindro com a luva de bronze do guia antes do conjunto:
