Os cilindros hidráulicos feito-à-medida da única ação para multi luz do dia limpam a imprensa quente do PWB

Nome: O único cilindro feito-à-medida da ação para multi luz do dia limpa a imprensa quente PWB-impressa da placa de circuito

As multi luz do dia limpam a placa que de circuito PWB-impressa a imprensa quente será usada para fazer a CCL-cobre estratificação folheada, placa de circuito impresso para essa indústria do material da eletricidade e que precisará quadros pesados, robustos da imprensa com as colunas fabricadas pesadas do lado da altura. O cilindro hidráulico para a imprensa quente PWB-impressa multi luz do dia da placa de circuito foi exigido altamente na qualidade, e estes cilindros são projetados no mínimo 50 anos de uso, assim que nós temos a espessura robusta -120mm do corpo do cilindro, e todas as peças são feitas de C45/42CrMo de aço forjadas e os testes de Ultrosand passaram e alívio de tensão:

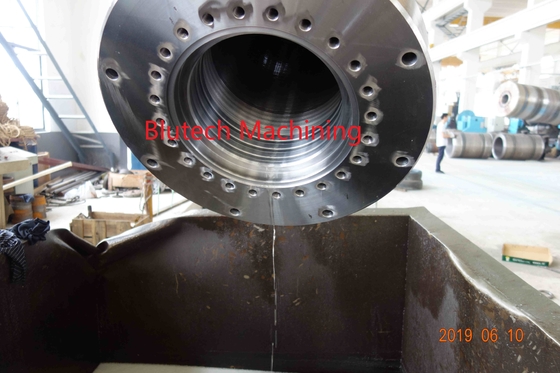

Corpo do cilindro: uma parte 1045/42CrMo forjou o aço forjado de aço ou soldado com alívio de tensão com o UT completo testado

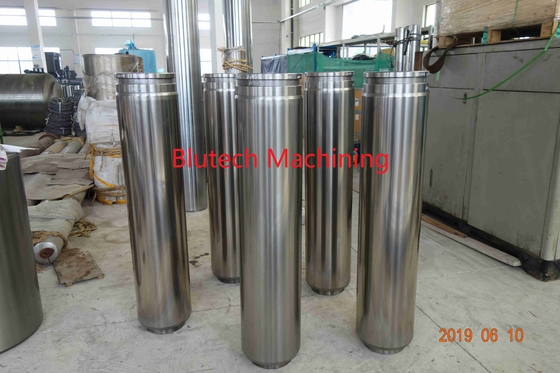

Pistão: C45/42CrMo forjou a haste de aço com tratamento térmico e chapeamento de cromo duro de superfície com RA de superfície 0,4 e dureza HRC 45

Selo: Tipo alemão ou Parker

Luva do guia: Bronze

Aplicação

Aqueles únicos cilindros da ação são para multi luz do dia limpam a imprensa quente PWB-impressa da placa de circuito

Características principais

1. o corpo do cilindro feito por C45/42CrMo de aço forjou o aço com testes de Ultrosand
2. Pistão feito pelo ferro fundido refrigerado com RA de superfície 0,4 e dureza nenhuma menos do que HRC48

3. Selo por Parker

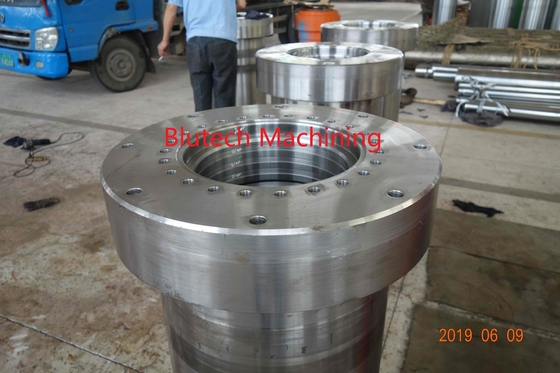

4. O anel da flange por c45/42CrMo de aço forjou o aço

5. Pressão de teste máxima: Mpa 32

.

Capacidade de Mximum do produto

Maquinaria do CNC:

1. Torno horizontal do CNC: Comprimento de Max Dia 2000mm* 15 medidores

2. Máquina de perfuração do furo profundo do CNC: Dia1500mm * comprimento 15 medidores

3. Corpo do cilindro dentro da máquina de moedura: Dia1500mm * comprimento 15 medidores

4. Medidores do torno vertical DIA.5 do CNC

5. Moleiro do CNC: Largura 3 medidores, comprimento 8 medidores

Procedimento principal da maquinaria

1. Corte da matéria prima

2. Torno na dimensão e nos testes de Ultrosand

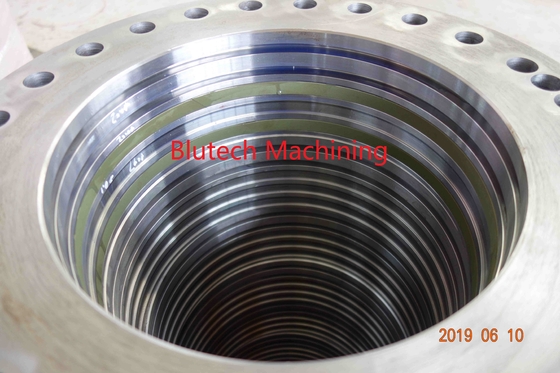

3. Corpo de moedura do cilindro dentro do diâmetro na tolerância

4. Torno da haste do pitão na dimensão

5. Tratamento térmico e superfície da haste de pistão endurecidos

6. moedura do para fora-diâmetro do pistão

7. Do pistão chapeamento de cromo de superfície para fora

8. Moendo o pistão para fora de superfície na tolerância

9. Anel da flange do conjunto com selos e anéis do apoio

10. Anel da flange do conjunto no corpo do cilindro

11. Testes de pressão

12. Pintura e armazém
