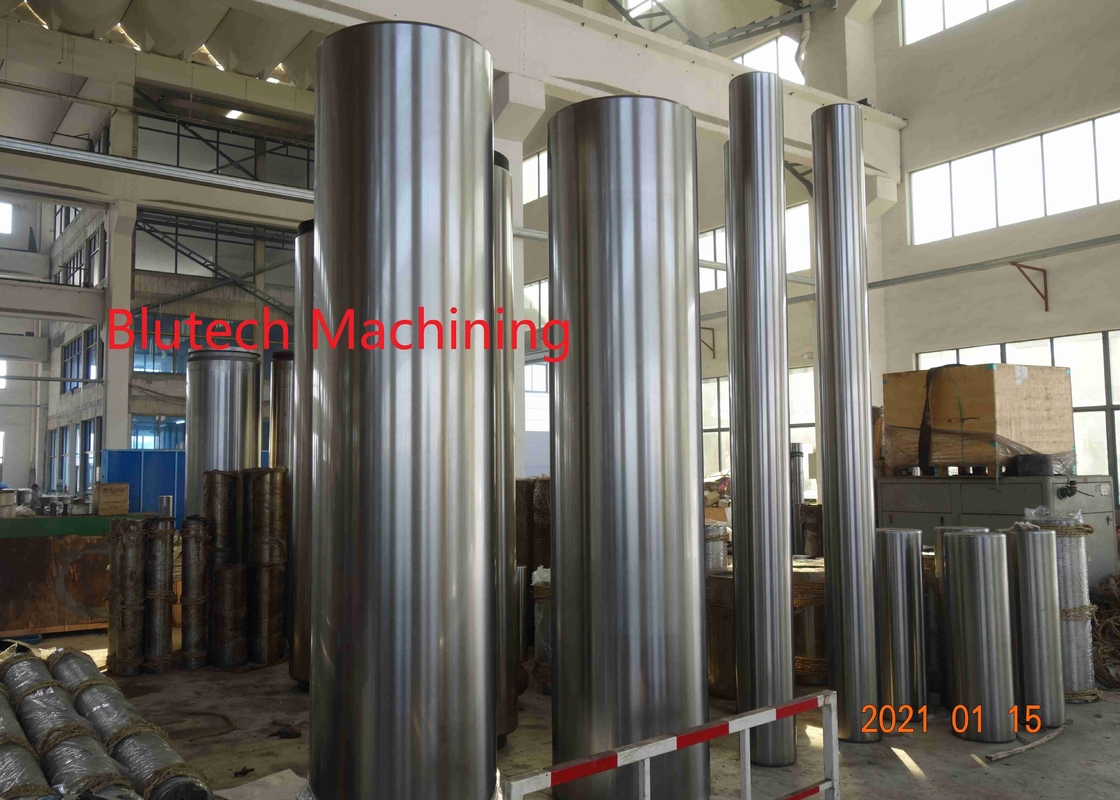

Únicos cilindros hidráulicos feito-à-medida ativos para a imprensa de compressão hidráulica

Nome: Único cilindro feito-à-medida feito-à-medida da ação para a imprensa de compressão hidráulica

As imprensas de compressão hidráulicas são feitas para produzir exigências de produção da consolidação. Para tal imprensa nós precisaremos quadros pesados, robustos da imprensa com as colunas laterais fabricadas pesadas da altura. O cilindro hidráulico para imprensas de compressão foi exigido altamente na qualidade, e estes cilindros são projetados no mínimo 50 anos de uso, assim que nós temos a espessura robusta -120mm do corpo do cilindro, e todas as peças são feitas de C45/42CrMo de aço forjadas e os testes de Ultrosand passaram e alívio de tensão:

Corpo do cilindro: uma parte 1045/42CrMo forjou o aço forjado de aço ou soldado com alívio de tensão com o UT completo testado

Pistão: C45/42CrMo forjou a haste de aço com tratamento térmico e chapeamento de cromo duro de superfície com RA de superfície 0,4 e dureza HRC 45

Selo: Tipo alemão ou Parker

Luva do guia: Bronze

Aplicação

Aqueles únicos cilindros da ação são para a imprensa de compressão hidráulica

Características principais

1. o corpo do cilindro feito por C45/42CrMo de aço forjou o aço com testes de Ultrosand
2. Pistão feito pelo ferro fundido refrigerado com RA de superfície 0,4 e dureza nenhuma menos do que HRC48

3. Selo por Parker

4. O anel da flange por c45/42CrMo de aço forjou o aço

5. Pressão de teste máxima: Mpa 32

Capacidade de Mximum do produto

Maquinaria do CNC:

1. Torno horizontal do CNC: Comprimento de Max Dia 2000mm* 15 medidores

2. Máquina de perfuração do furo profundo do CNC: Dia1500mm * comprimento 15 medidores

3. Corpo do cilindro dentro da máquina de moedura: Dia1500mm * comprimento 15 medidores

4. Medidores do torno vertical DIA.5 do CNC

5. Moleiro do CNC: Largura 3 medidores, comprimento 8 medidores

Procedimento principal da maquinaria

1. Corte da matéria prima

2. Torno na dimensão e nos testes de Ultrosand

3. Corpo de moedura do cilindro dentro do diâmetro na tolerância

4. Torno da haste do pitão na dimensão

5. Tratamento térmico e superfície da haste de pistão endurecidos

6. moedura do para fora-diâmetro do pistão

7. Do pistão chapeamento de cromo de superfície para fora

8. Moendo o pistão para fora de superfície na tolerância

9. Anel da flange do conjunto com selos e anéis do apoio

10. Anel da flange do conjunto no corpo do cilindro

11. Testes de pressão

12. Pintura e armazém
