moldura do vidro de originais de alumínio de +/-0.1mm, moldura do vidro de originais quente refrigerando de aquecimento da imprensa do PWB de CCL
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Estratificação folheada de cobre (CCL), aquecimento da placa de circuito impresso (PWB)/molduras do | Aço cru: | S355JR; Q355B |
|---|---|---|---|
| Tipo quente da moldura do vidro de originais: | entalhado e soldado; tomada do parafuso | Aquecimento perto: | Óleo térmico; Vapor |
| Tamanho: | 1350*2300*55mm; 1500*1500*45mm | Revestimento e aspereza de superfície: | Moedura do CNC e RA 0.8/1.6 |
| Chapeamento e polonês duros de superfície de Chrome: | 0.01mm-0.03mm; Polishinig no RA 0,4 | Diâmetro do furo profundo e tolerância: | 28mm; um furo lateral ou tolerância média das junções dentro de 2mm |
| Perfuração do furo profundo: | Perfuração do furo profundo do CNC | Revestimento e tolerância da dimensão: | Fazer à máquina do CNC e tolerância +/-0.2mm |
| Nivelamento: | 0.05mm | Parallizm: | 0.05mm |
| Testes hidráulicos: | 10 munites do tempo de armazenagem 20 do Mpa | Testes do vapor: | tolerância de 180 c-graus dentro de 3 c-graus |
| Indústria aplicável: | Estratificação folheada do cobre de Multi-luz do dia (CCL), imprensa quente hidráulica impressa da p | ||
| Realçar: | moldura do vidro de originais de alumínio de 0.1mm CCL,Moldura do vidro de originais de alumínio de CCL,Moldura do vidro de originais quente da imprensa do PWB |
||
Nome da produção: Estratificação folheada de cobre (CCL), aquecimento da placa de circuito impresso (PWB)/molduras do vidro de originais quentes refrigerando da imprensa
Especificação
|
Material
|
S355JR |
|
Tamanho do produto
|
4' por 8' |
|
Entradas e tomadas
|
1 entrada e 1 tomada |
|
Tolerância da espessura
|
+/-0.1mm
|
|
Diâmetro de furo profundo
|
28mm
|
|
Aquecimento perto
|
vapor; óleo térmico
|
|
Perfuração do furo profundo de ambas as extremidades
|
tolerância no +/-1mm médio
|
|
Temperatura de aquecimento
|
180 c-graus
|
|
Uniformidade da temperatura
|
+/--2 c-grees |
|
Pressão de funcionamento
|
25 kg/cm2
|
Características principais:
Nós podemos projetar a moldura do vidro de originais quente de acordo com seu tamanho, incluindo os furos (2-e 2 em para fora, 4 dentro e 4 para fora, 6-e 6 em para fora… etc.)
1. Portador de calor: Óleo térmico; Vapor; água fria
2. Material de aço: S355JR
3. Paralelismo da tolerância de superfície: superfície inteira de 0.01mm
4. Precisão da lisura menos do que o RA 0,8
5. Tolerância da espessura: + 0.2mm
Envie-nos seu inquérito se você tem a procura similar: pessoa de contato de blutechmachining@163.com: Bruce Song
As molduras do vidro de originais do aquecimento de vapor são aplicáveis para todos os tipos de imprensas quentes hidráulicas e abaixo dos pls amavelmente encontrar seus projetos populares:
Tipo A;
Tipo B:
Tipo C;
Tipo D;
Tipo E;
Mais imagens:

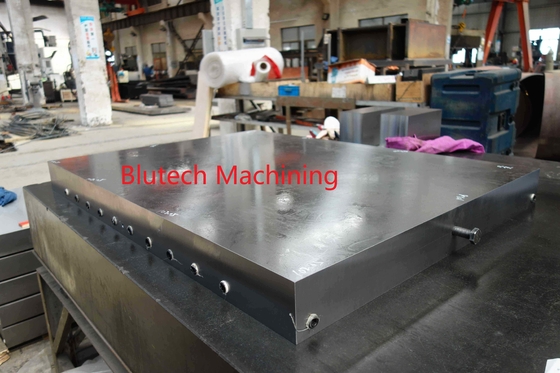

Molduras do vidro de originais refrigerando para a placa de circuito impresso
inspeção 3-D

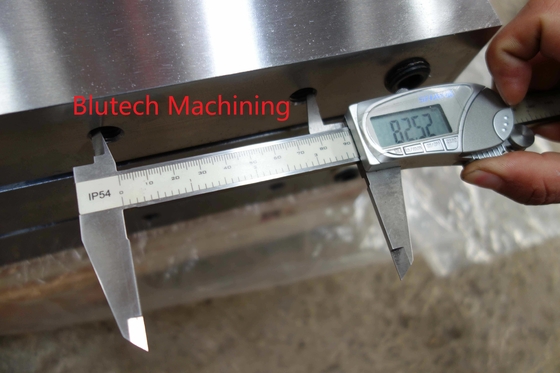

Inspeção da tolerância da espessura

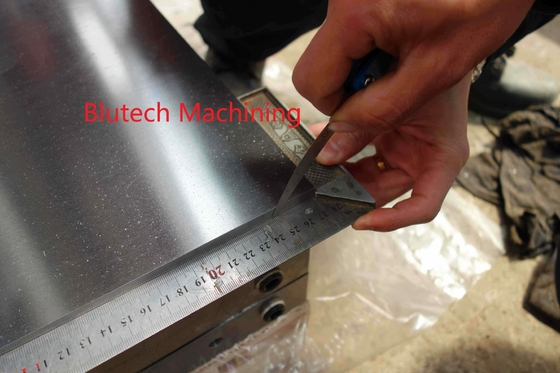

Inspeção de Sqaureness
Furo para furar a inspeção

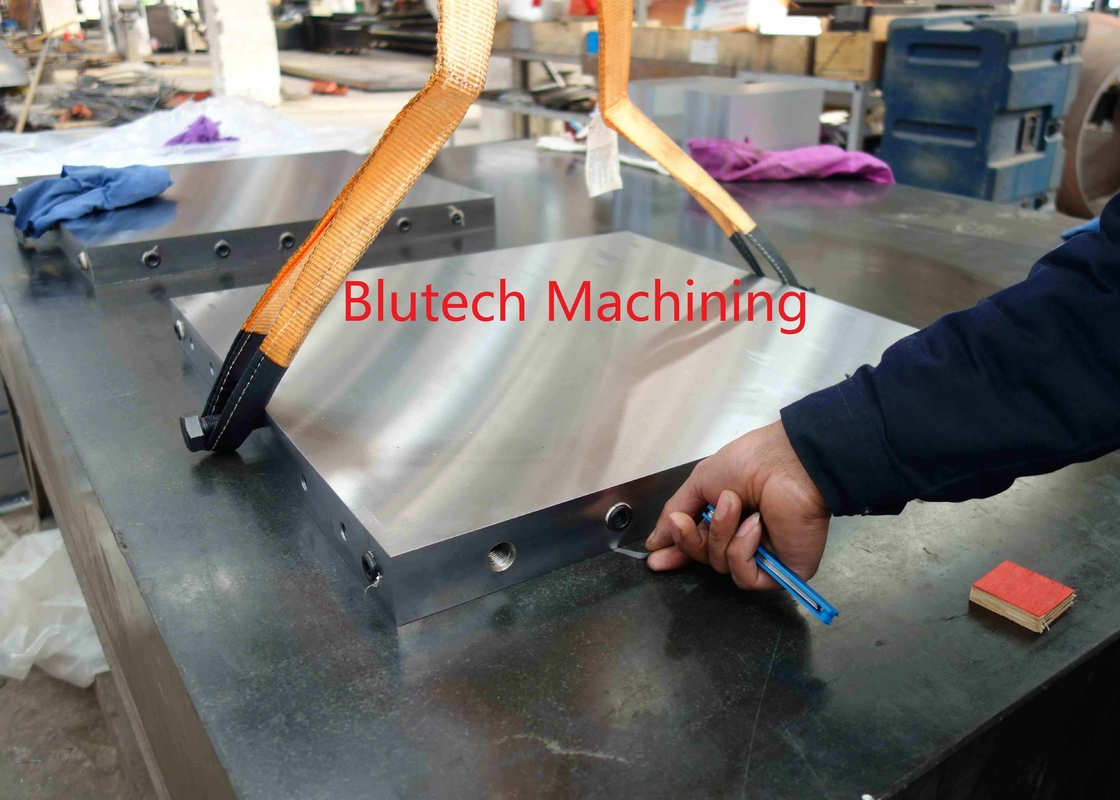

Inspeção do nivelamento
